Die Ampel-Schaltung ist eine Schaltung, die aus meiner Technikprüfung hervor gegangen ist. Sehr schön ist an diesem "Projekt", dass für jeden etwas dabei ist.
Sämtliche Dateien können als Zip-Datei () im Download-Bereich zusammen runtergeladen werden.
Bevor man mit dem Zusammenbauen beginnt, sollte man sich erst einmal mit den Bauteilen und der Schlatung vertrat machen. Dazu stehen einerseits die Datenblätter zur Verf&ügung und andererseits habe ich hier noch ein paar Links zusammengestellt. Für Einsteiger gibt es viele Tutorials im Internet. Hier habe ich einmal zwei herausgesucht: Einsteiger-Tutorial oder Einsteiger-Tutorial . Wichtig ist auch eine richtige Pinbelegung des Programmiersteckers. Die Belegung geht eigentlich schon aus dem Schlatplan hervor, aber wer sich noch ein bisschen einlesen will, kann dies hier tun. Wer seinen Schaltplan selber erstellen will, kann die Freeware-Version von Eagle nutzen. Auf der Seite finden sich auch zahlreiche Tutorials um das Programm kennen zu lernen. Ansonsten findet sich der Schaltplan und die Platinendaten unter Bauanleitung () im Download-Bereich links. Natürlich wird auch noch eine Platine benötigt. Wo man diese bestellen kann oder wie man sie selbst fertigt wird auf der Seite Xyleroo.de ausführlich erklärt.

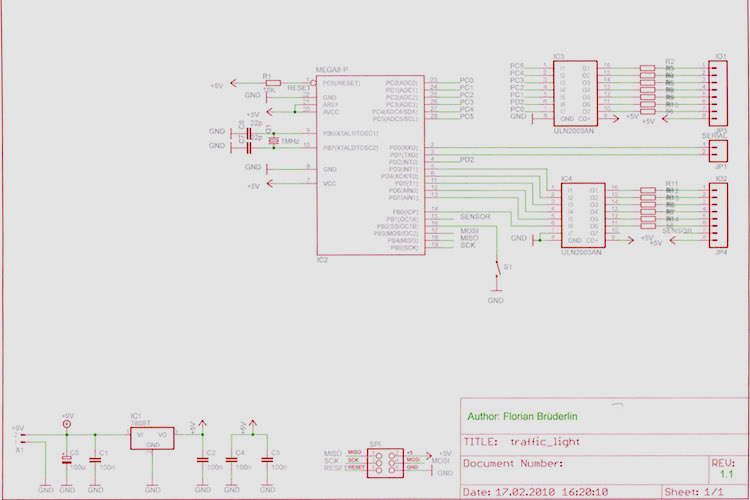

Das Zusammenbauen ist im Grunde ganz einfach. Alle Bauteile (außer die LEDs) müssen einfach auf der Platine entsprechend dem Schaltplan eingelötet werden. Der Schaltplan ist im Download-Bereich unter Bauanleitung () zu finden. Die LEDs werden dann noch mit dem Kupferlackdraht bzw. der Litze verkabelt.
Achtung: Vor der ersten Inbetriebnahme sollten alle Bauteile und Verbindungen auf ihre Richtigkeit hin überprüft werden!!!
Achtung: Der Prozessor ist ein Bauteil, das umbedingt antistatisch behandelt werden muss, da er sonst Schaden nehmen kann oder zerstört wird!!!!
Um programmieren zu lernen gibt es unzälige Bücher. Diese werde ich aber nicht alle hier erwähnen. Einfach mal bei amazon oder google schauen, dort findet sich auf jeden Fall etwas brauchbares. Zusätzlich zum notwendigen Wissen benötigt man auch noch einen Compailer. Da jeder Prozessor ein bisschen andere Anforderungen hat, biete es sich hier an die Entwicklerumgebung der Herstellerfirma Atmel zu nutzen. Diese nennt sich AVRStudio und kann einfach gegen eine kostenlose Registrierung heruntergeladen werden. Natürlich braucht man auch noch ein Programmiergerät. Hier bin ich sehr zufrieden mit mySmartUSB light. Alle Informationen und eine ausführliche Erklärung findet man hier. Selbstverständlich kann auch mein Code unter Quellcode-Dateien () im Download-Bereich einfach heruntergeladen werden. Da ich weiß wie schwierig fremder Code manchmal zu verstehen ist gibt es unter Erklärung () noch eine kleine Erklärung zu meinem Code.
Achtung: Beim Programmieren muss umbedingt darauf geachtet werden, dass der Programmierstecker richtig gepolt benutzt wird, da sonst der Prozessor zerstört werden kann!!!!
Materialliste für Elektronik | ||
---|---|---|
Bauteil | Anzahl | Datenblatt |
LED (Rot) | 4 | |
LED (Gelb) | 4 | |
LED (Grün) | 4 | |
Vorwiderstand für Rot | 4 | |
Vorwiderstand für Gelb | 4 | |
Vorwiderstand für Grün | 4 | |
Widerstand 10kΩ | 1 | |
Elektrolytkondensator 100μF | 1 | |
Keramikkondensator 100 nF | 4 | |
Keramikkondensator 22 pF | 2 | |
Quarz 1 MHz | 1 | |
Pfostenleiste 2x3 | 1 | |
Pfostenleiste 1x8 | 2 | |
Buchse für Postenleiste 1x8 | 2 | |
Mehrfachtransitor ULN2003AN | 2 | Datenblatt |
Fassung 2x8 | 2 | |
Prozessor Atmega8 | 1 | Datenblatt |
Prozessorfassung 2x14 | 1 | |
Spannungsregeler 7805 | 1 | Datenblatt |
Taster | 1 | |
Netzteil 9V | 1 | |
Kupferlackdraht / Litze | 1 |
